Gerbang-Gerbang Logika Dasar



Pengertian gerbang logika dasar
Gerbang Logika (Logic Gate) : Merupakan  dasar pembentuk sistem digital.
Istilah “Gerbang” digunakan untuk menggambarkan suatu rangkaian yang melakukan logika dasar.
Gerbang beroperasi dengan bilangan biner, sehingga sering diistilahkan “Gerbang Logika Bilangan Biner.
Tegangan yang digunakan pada rangkaian elektronika hanya tanggap terhadap logika 1 dan 0 :
o    Tinggi “High” = 1 ; atau
o    Rendah “Low” = 0
gerbang logika dasar
  1. Gerbang AND


2.Gerbang OR

3.Gerbang NOT

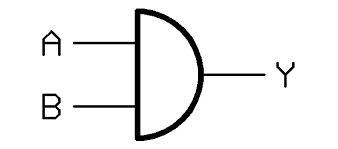

GERBANG AND
Mempunyai 2 atau lebih masukan dan 1 keluaran.
Disebut juga Gerbang Semua atau tidak satupun.
Karena Gerbang AND akan menghasilkan keluaran (X) berlogika 1 jika SEMUA masukan berlogika 1.
Jika semua masukan berlogika 1 maka keluarannya berlogika 1 (selain kombinasi tersebut, keluarannya 0).
Masukan
Keluaran
A
B
X
0
0
0
0
1
0
1
0
0
1
1
1





GERBANG OR
Mempunyai 2 atau lebih masukan dan 1 keluaran.
Gerbang OR menghasilkan keluaran 1, jika salah satu atau semua masukan berlogika 1
Akan menghasilkan keluaran 0 jika dan Hanya jika semua masukan berlogika 0.
Masukan
Keluaran
A
B
X
0
0
0
0
1
1
1
0
1
1
1
1




GERBANG NOT
Gerbang NOT disebut juga Gerbang Pembalik (Inverter)
Mempunyai 1 masukan dan 1 keluaran.
Gerbang Not tidak memiliki lebih dari 1 masukan.
Indikator Pengingkaran dilukiskan dengan sebuah bulatan di bagian masukan atau keluaran.
Keluaran NOT akan menghasilkan 1, jika masukan berlogika 0 dan sebaliknya.
Masukan
Keluaran
A
X
0
1
1
0






GERBANG LOGIKA GABUNGAN
Yaitu gerbang logika yang dihasilkan dari penggabungan dua atau lebih gerbang-gerbang dasar, dan menghasilkan fungsi baru yang unik.
Ada 4 jenis Gerbang Logika Gabungan yang terkenal :
1.       Gerbang NAND
2.       Gerbang NOR
3.       Gerbang XOR
4.       Gerbang EXNOR
GERBANG NAND
Istilah NAND adalah kependekan dari NOT-AND
Dengan mengkombinasikan beberapa gerbang NAND maka dapat dibentuk gerbang-gerbang lain.
Keluaran gerbang AND di hubungkan dengan Masukan gerbang NOT.
Masukan
Keluaran
A
B
X
0
0
1
0
1
1
1
0
1
1
1
0
             Maka gerbang baru yang terbentuk itu akan mempunyai perilaku berkebalikan dari gerbang AND.





GERBANG NOR
Dalam Operasinya, gerbang NOR  sama dengan Gerbang OR negatif.
Gerbang OR negatif adalah gerbang yang masukannya di-NOT-kan (diinverter) terlebih dahulu.
Dengan demikian maka Gerbang NOR= Gerbang         OR-negatif
Masukan
Keluaran
A
B
X
0
0
1
0
1
1
1
0
1
1
1
0
